ESS, Lund

Projektstatus

Slutfört

Flygvy över en modern forskningsanläggning omgiven av gröna fält och vindkraftverk.

Världens modernaste forskningsanläggning

I Lund har en tvärvetenskaplig forskningsanläggning byggts baserad på världens mest kraftfulla neutronkälla. European Spallation Source, ESS, kommer att bidra till att förbättra vardagen för många människor. Här kommer forskare från hela världen kunna studera framtidens material i detalj.

Kund:

ESS

Tjänst:

Byggverksamhet

Marknadssegment:

Forskningsanläggningar

Byggstart:

Slutfört:

Stad:

Lund

Län:

Skåne län

Land:

Sverige

Bildgalleri

Flygvy över en modern byggarbetsplats med byggnader omgivna av frodiga gröna fält.

Flygvy över en stor byggarbetsplats med industribyggnader och synlig byggnadsställning.

Flygvy över en stor byggarbetsplats omgiven av öppna fält och vägar under en molnig himmel.

Flygvy av en stor byggarbetsplats omgiven av fält och vindkraftverk.

Flygvy över en stor byggarbetsplats med cirkulära och linjära strukturer omgivna av grusvägar.

Byggarbetsplats med en stor orange borrmaskin som avger vatten och skräp från marken.

Byggarbetsplats med arbetare och tunga maskiner, med betonggjutningsutrustning under moln.

Byggnadsarbetare på plats med omfattande armeringsjärnsinstallation, förbereder för betonggjutning.

Stor industriell tryckbehållare med ansluten rörledning i en rymlig tillverkningsanläggning.

Industribyggnad med stora cylindriska tankar och arbetare utanför under molniga himlar.

Snötäckt byggarbetsplats med byggnadsställningar, metallstänger och industribyggnader på vintern.

Byggarbetsplats med byggnadsställningar, reflekterande vattenpölar och en avlägsen vindturbin i sikte.

Industriell lagerinteriör med arbetare på upphöjda plattformar, stark belysning ovanifrån.

Två arbetare i ett stort lager med industriell belysning och staplade pallar.

Flygvy över en triangulär byggarbetsplats med synlig byggnadsställning och byggmaterial.

Byggarbetsplats med en blå kran och delvis byggd cirkelformad grund nära en motorväg.

Betongpålar står upprätt på en byggarbetsplats under en delvis molnig himmel.

Byggarbetsplats med grävmaskiner och dumpers som flyttar jord nära en barriär under en molnig himmel.

Byggarbetsplats med stål armeringsjärn för betongförstärkning i en byggnadsgrund.

Byggarbetsplats med stålramverk, kran och betongväggar under en blå himmel med moln.

Svagt belyst betonginteriör med pelare, en cirkulär struktur och en röd skottkärra på vått golv.

Arbetare på ett tak sprider jord från stora säckar, omgivna av kranar, i ljusa säkerhetskläder.

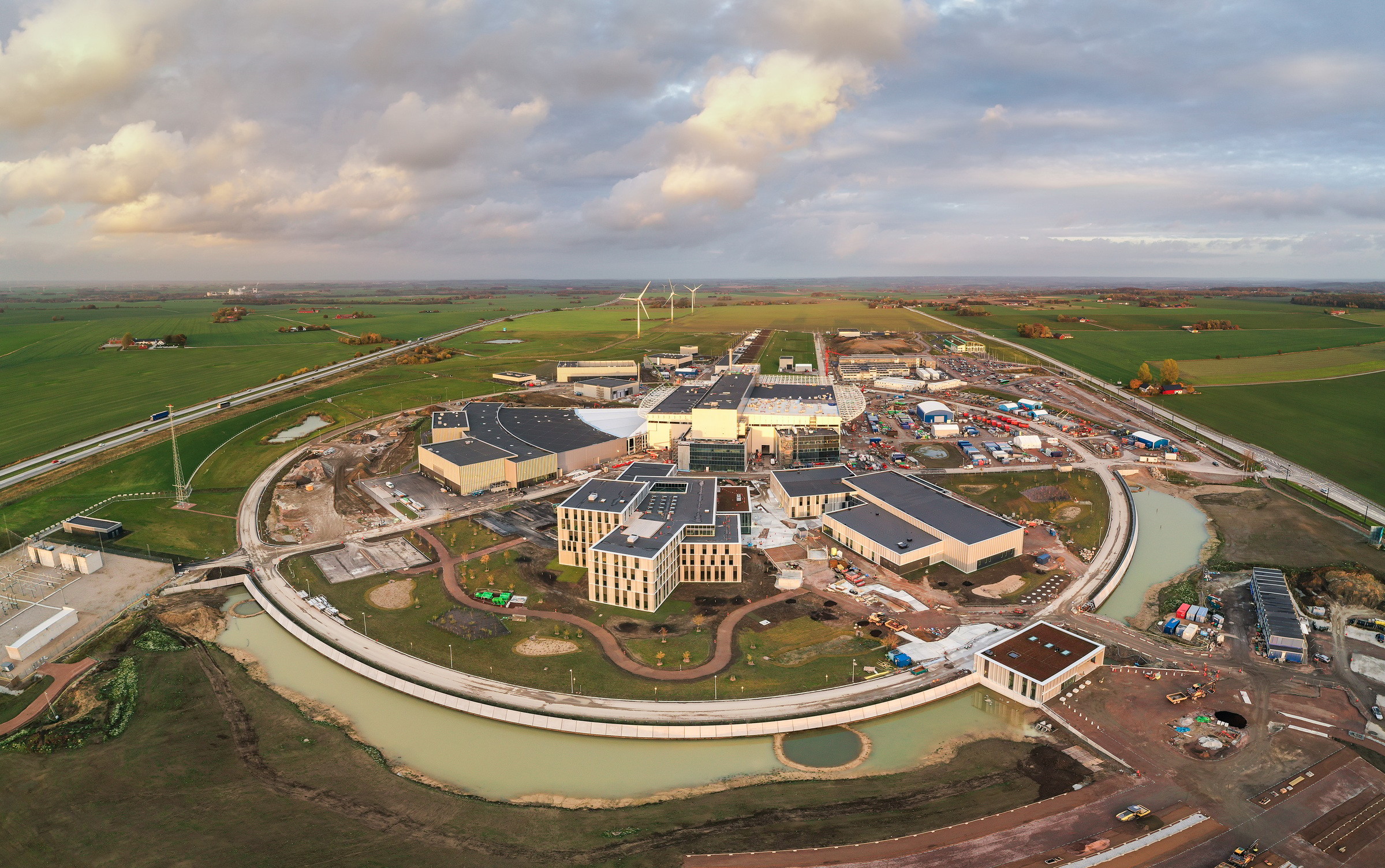

I december 2020 är anläggningen färdigställd till 75 procent.

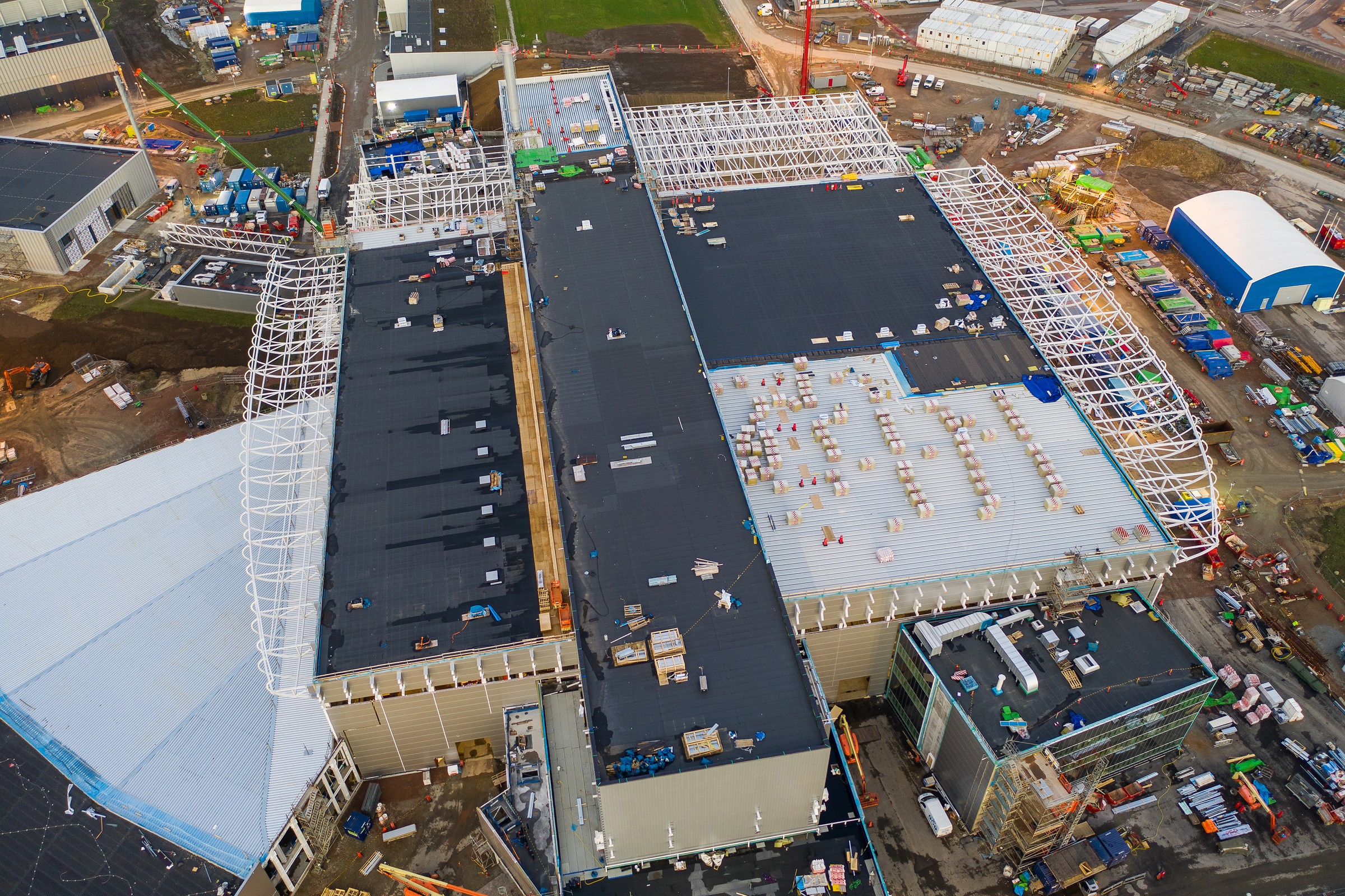

ESS-anläggningen är totalt cirka 650 meter lång. Målstationsbyggnaden är 125 meter lång och ungefär 30 meter hög. Den 537 meter långa acceleratortunneln är byggd under jordytan och täckt med jord.

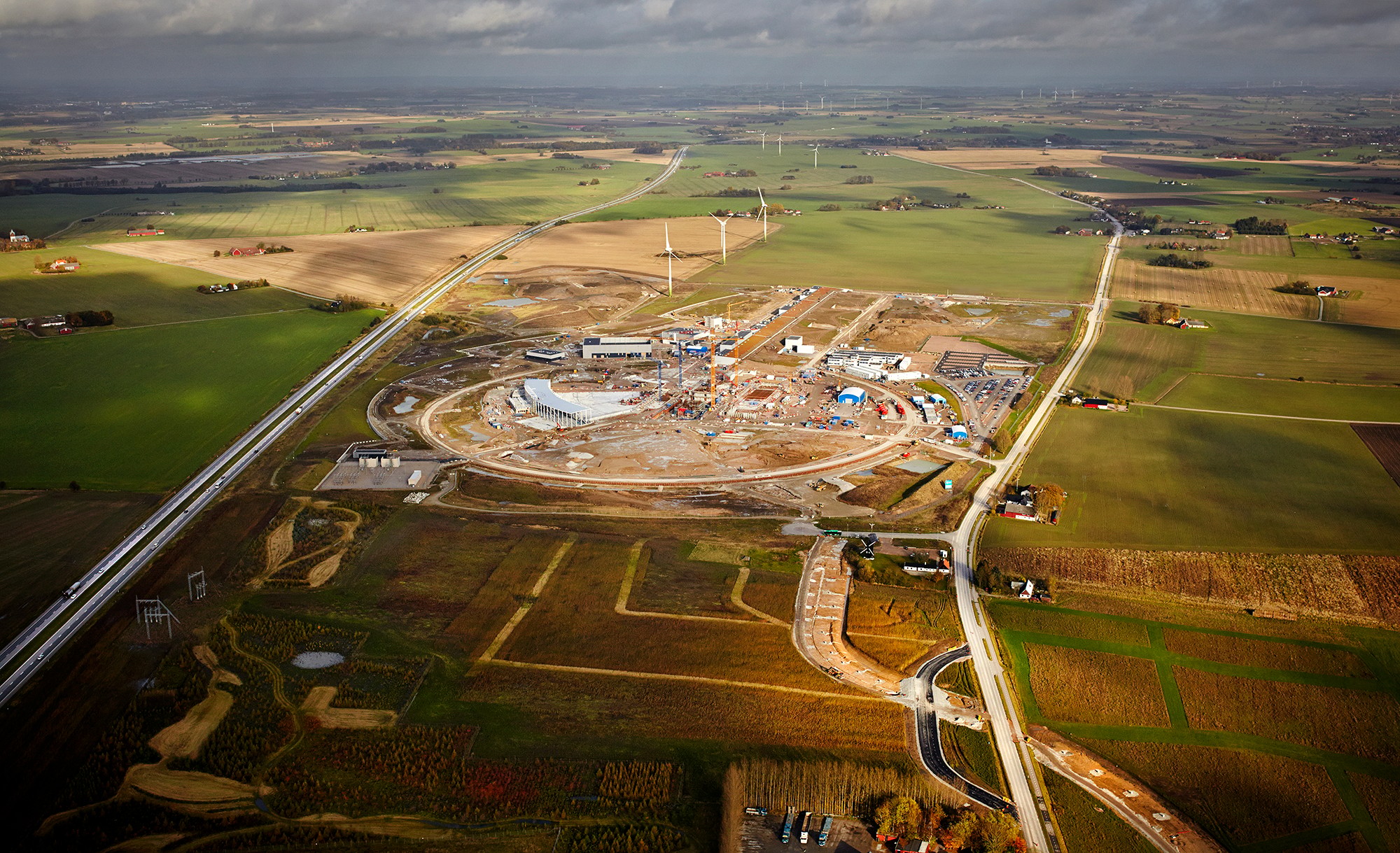

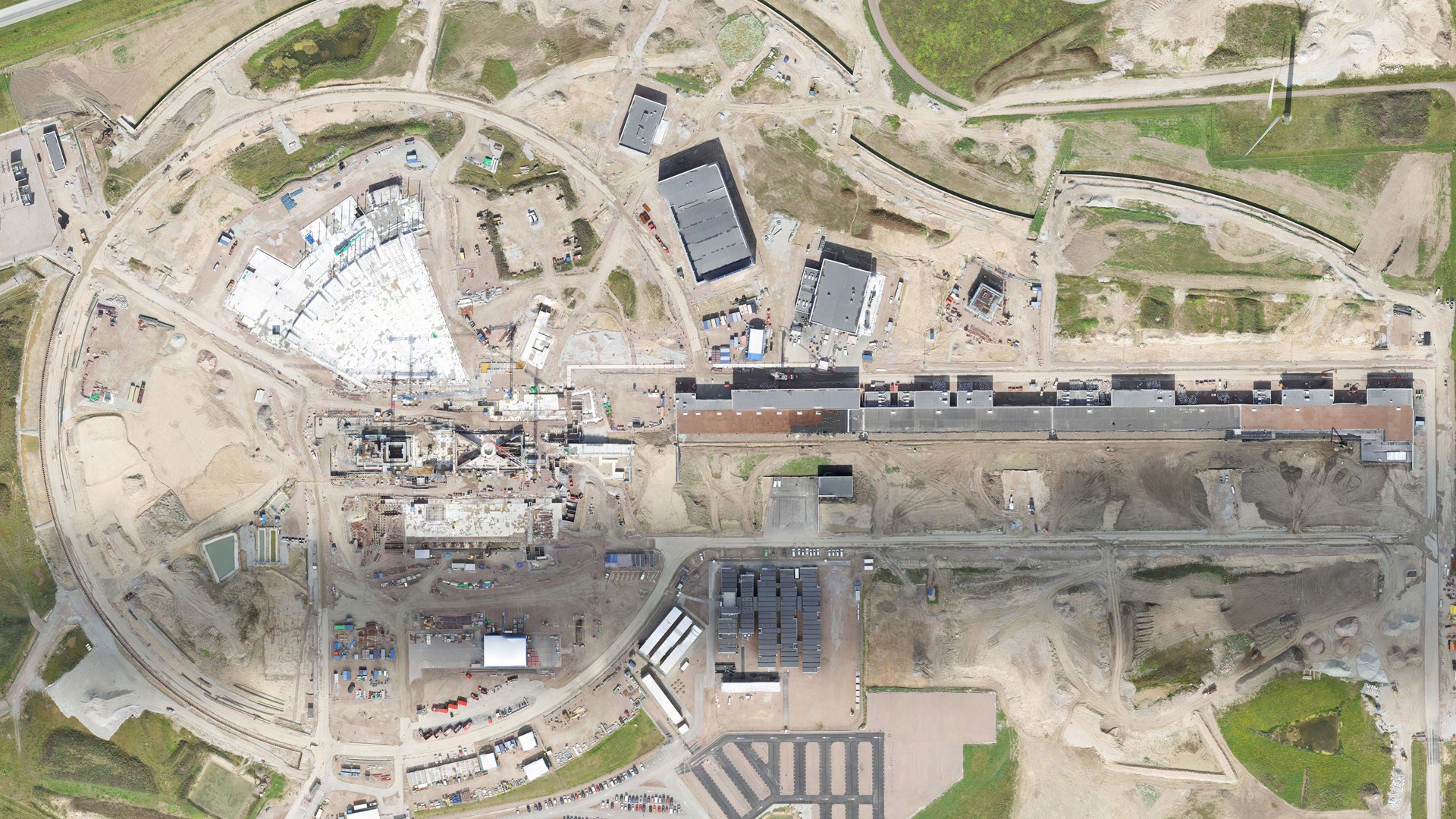

Flygbild över ESS byggarbetsplats i juli 2017.

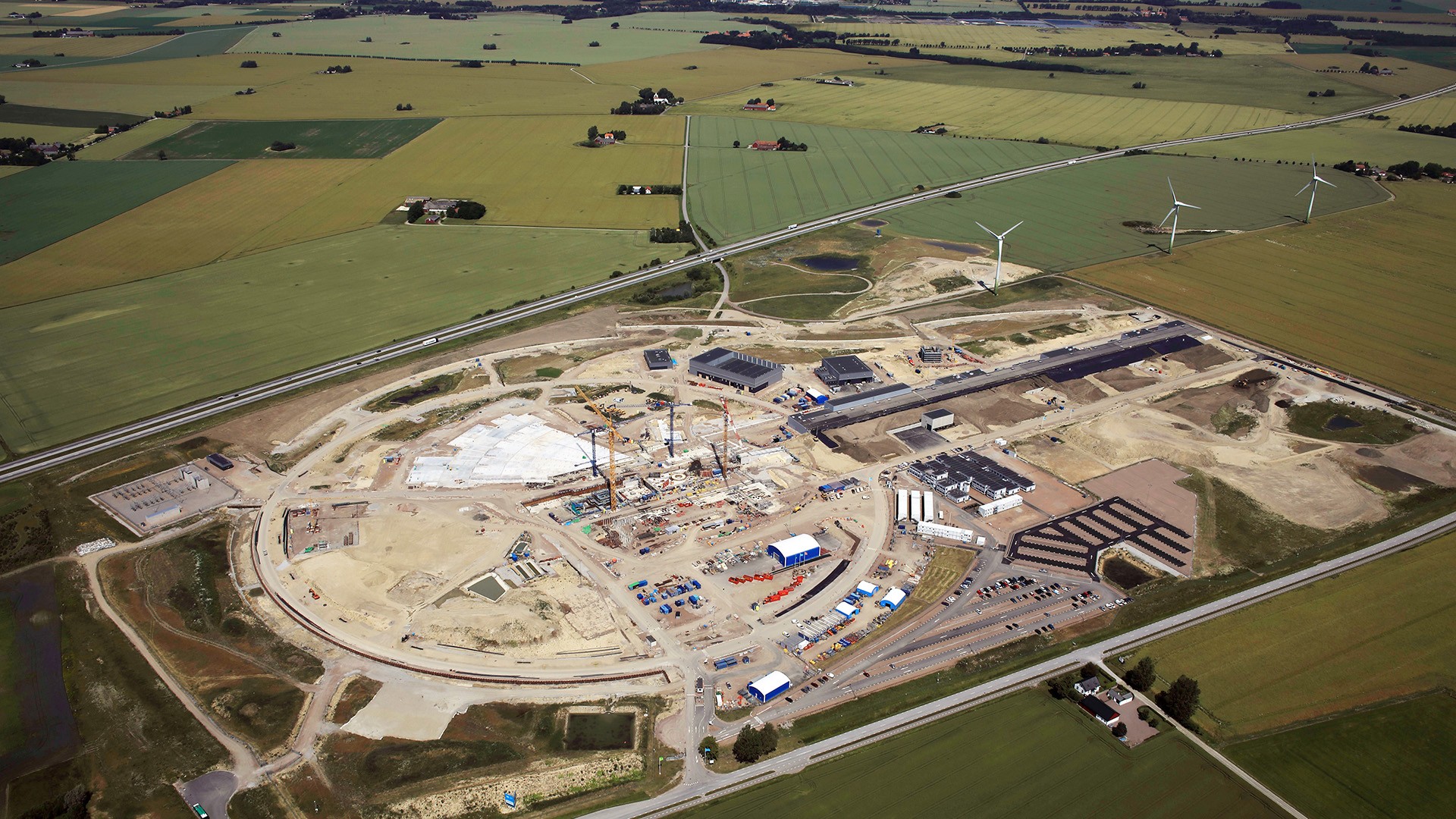

Flygbild ESS byggarbetsplats i juni 2017. Foto: Perry Nordeng/ESS.

Flygbild ESS byggarbetsplats i Lund augusti 2017

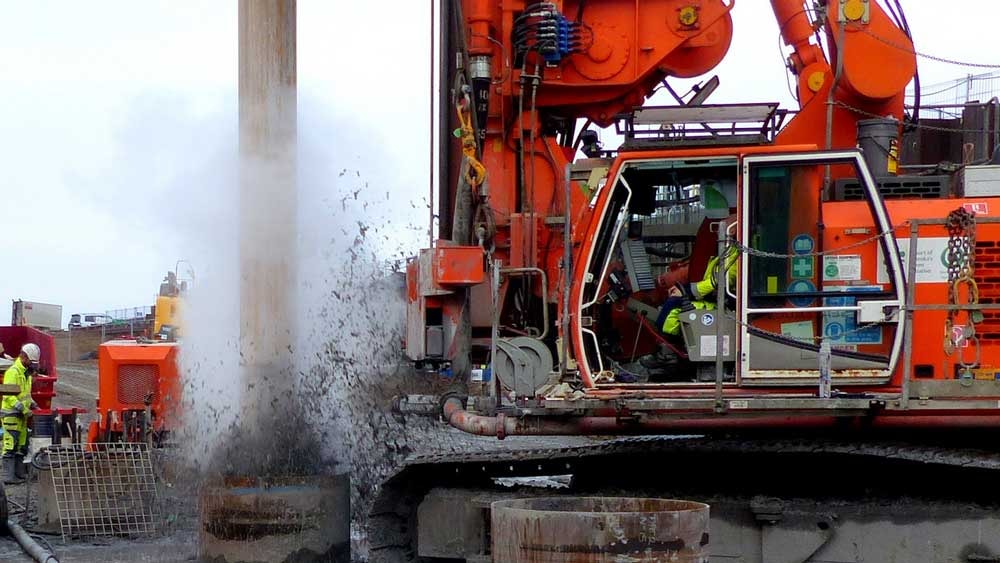

Installation of grävpålar i området för ESS målstation

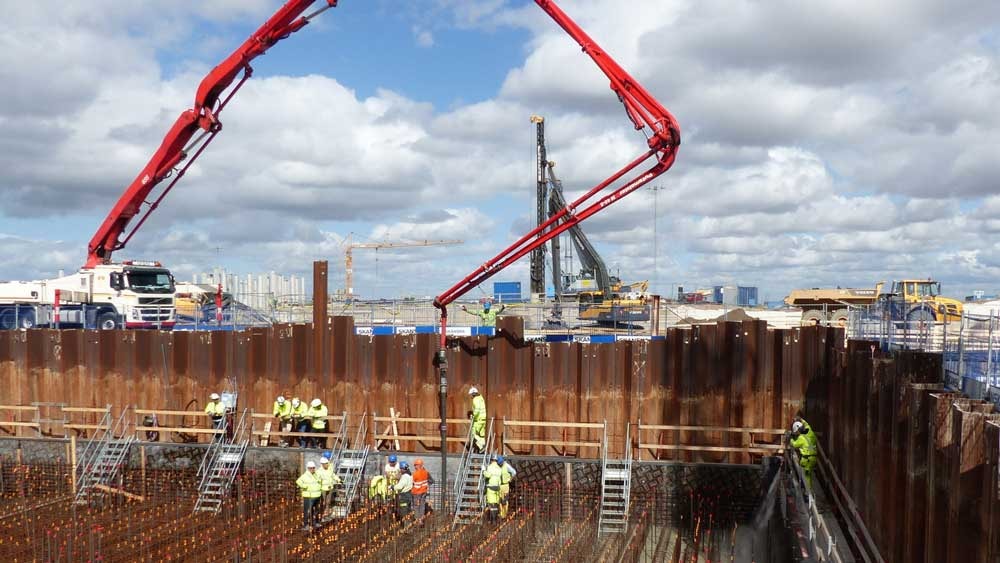

Casting 400 mm bottom slab

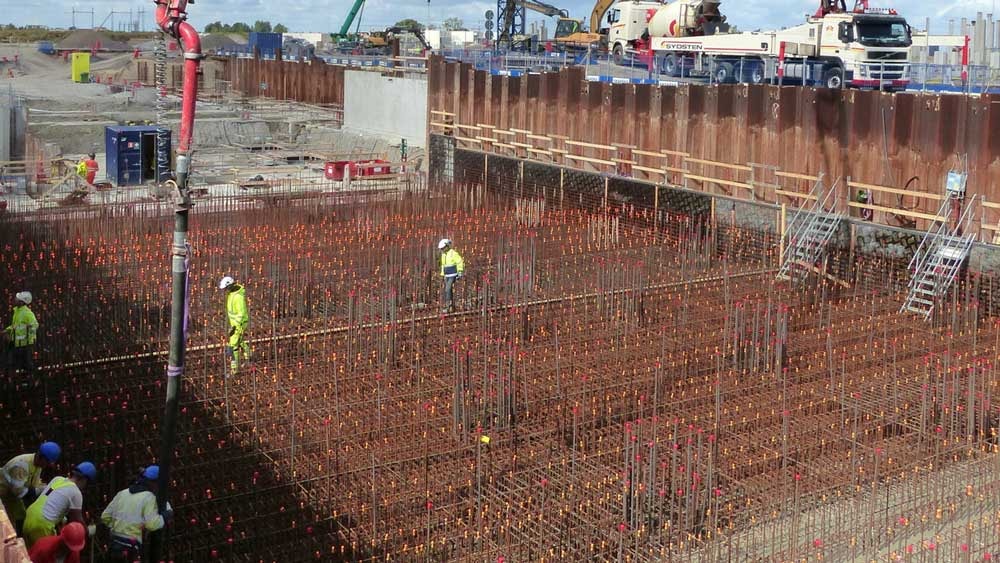

Gjutning av den första delen av bottenplattan för ESS målstation. Denna är 400 mm och kommer följas av en 1600 mm tjock bottenplatta

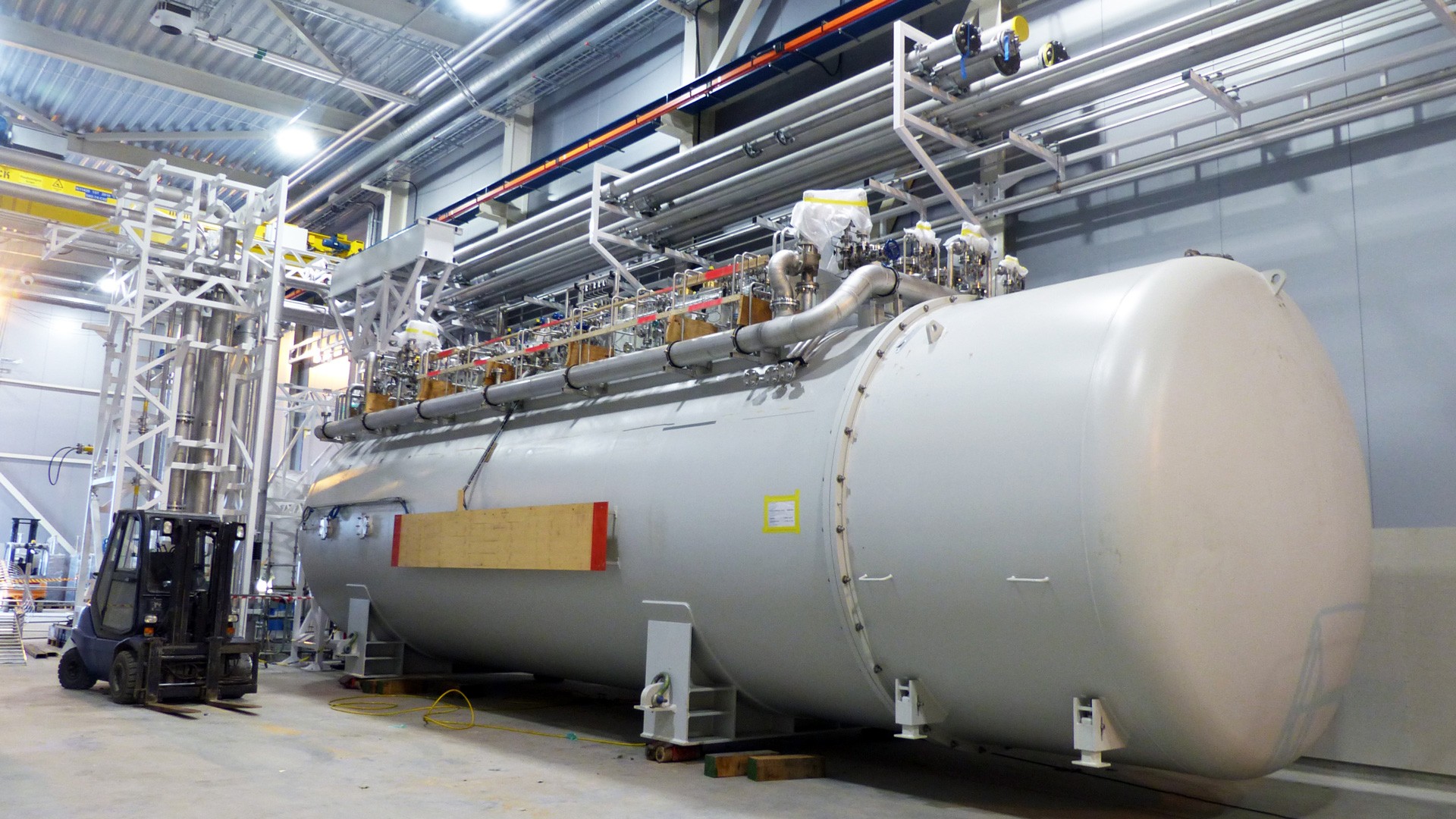

Cold Box, inne i klystrongalleriet på ESS i Lund. Det är här Heliumgasen kyls ner till mycket låg temperatur, innan den leds in i acceleratorn, där den slutgiltiga nedkylningen till 2K (-271O C) sker i kryomoduler.

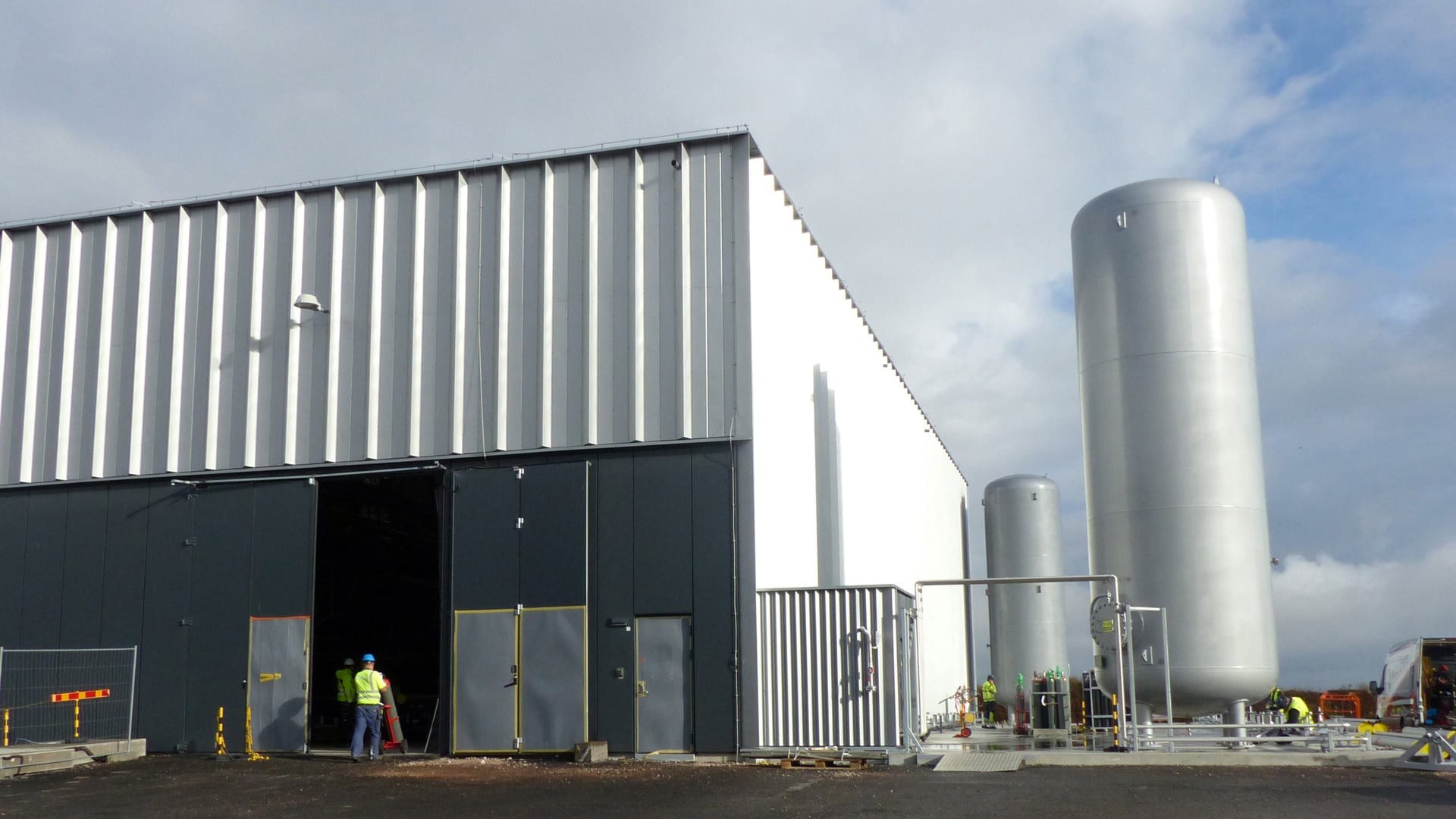

Kryobyggnaden på ESS i Lund innehåller kompressorer för att kyla heliumgas som står i stora tankar utanför. Heliumgasen kyls ner till 2K och övergår då till flytande form, vilket gör acceleratortunneln supraledande

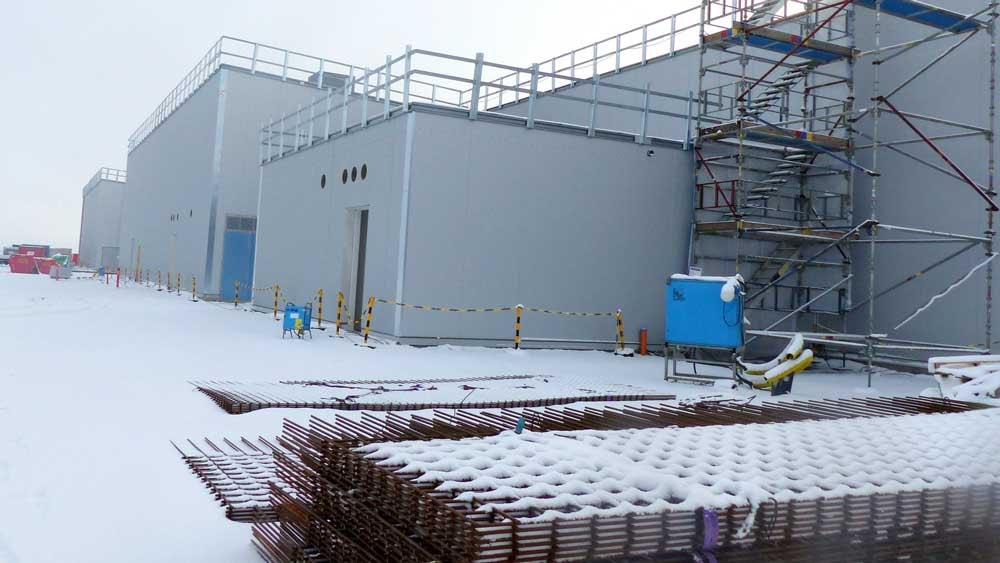

Fasaden på den 489 meter långa Galleribyggnaden som löper längs hela Acceleratortunneln och förser den med accelerationskraft

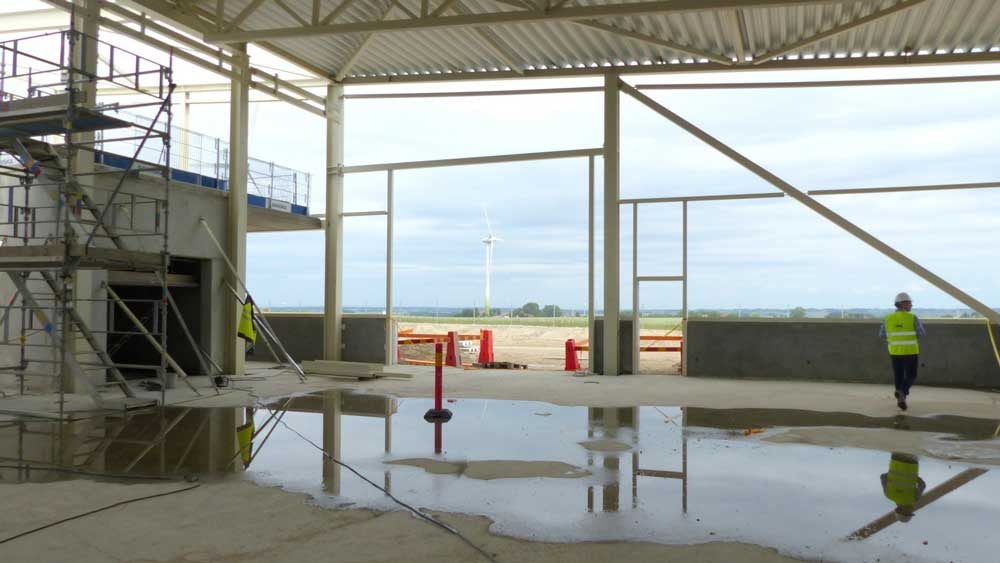

Inne i Front End Building på ESS

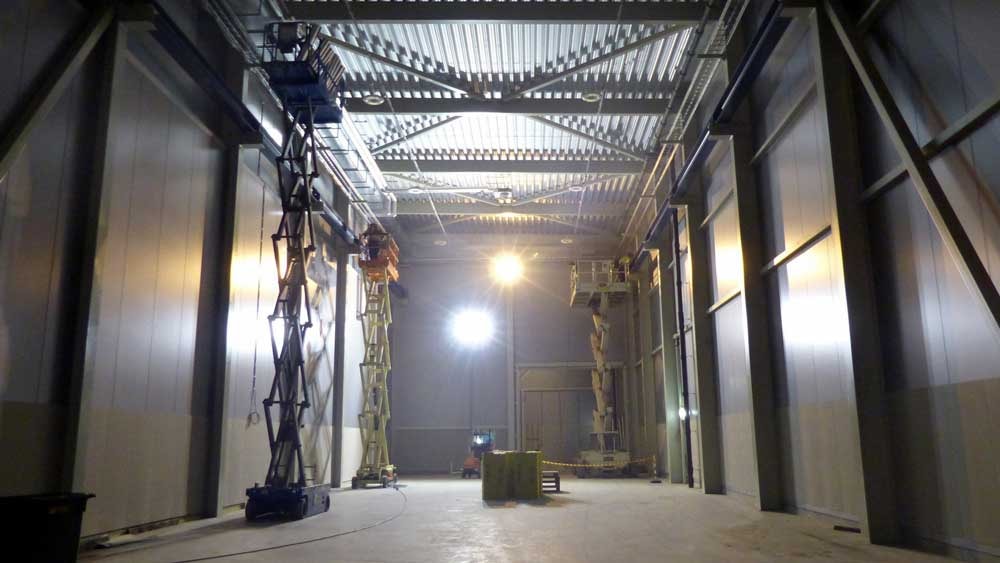

Klystrongalleriets Loading Hall, som har en traverskran för lyft av tung utrustning

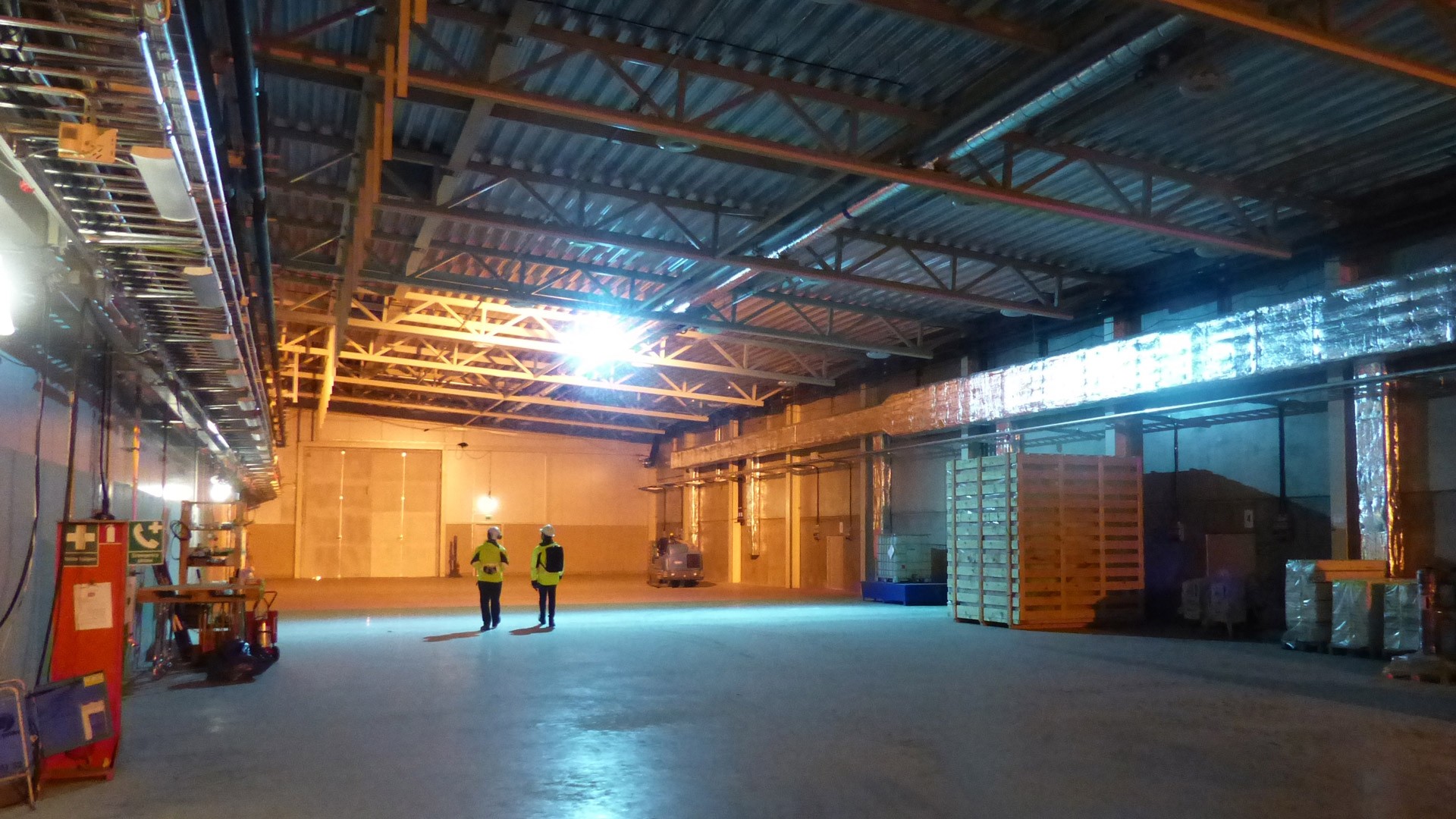

Test Stand inne i klystrongalleriet på ESS. Här ska klystroner och utrustning testas och kalibreras innan anläggning går i drift

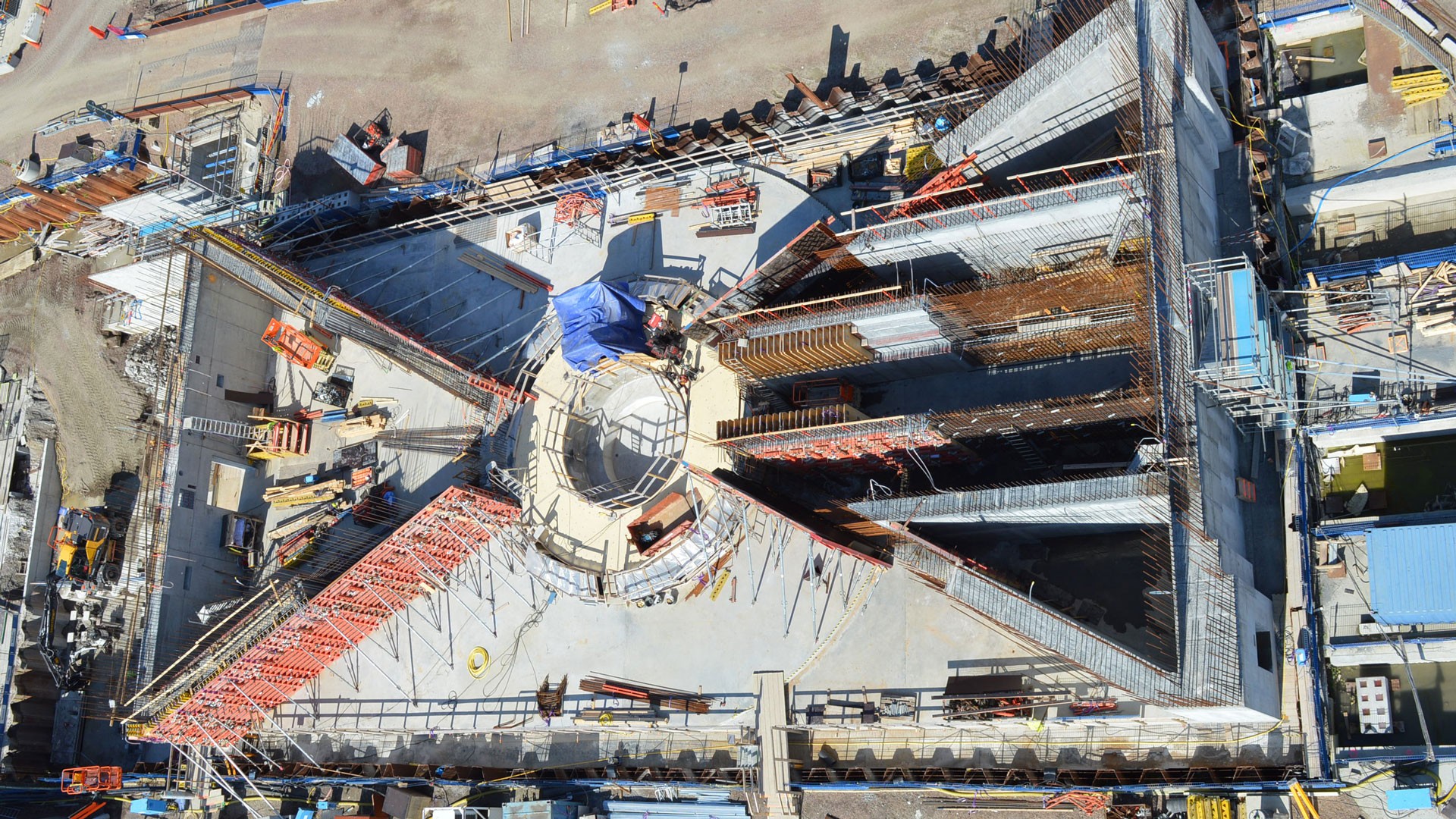

Översiktsbild av Monoliten på ESS i Lund som består av rejäla betongkonstruktioner. Vissa av väggarna är gjutna i tungbetong innehållande järnmalm

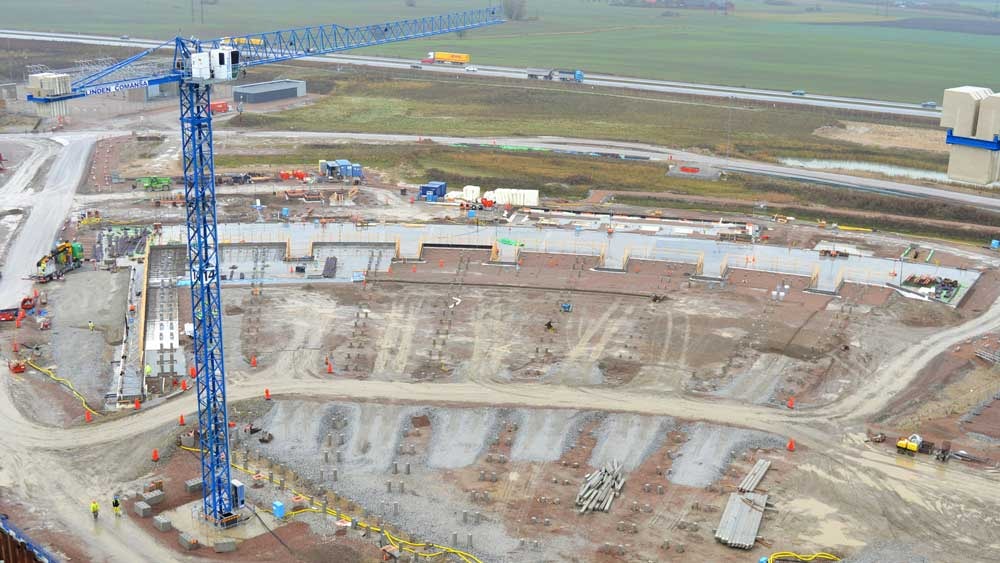

Beam Line Gallery och Experimenthall 3. I långa glasrör ska netruoner ledas ut till de experimentstationer som ligger längst ut

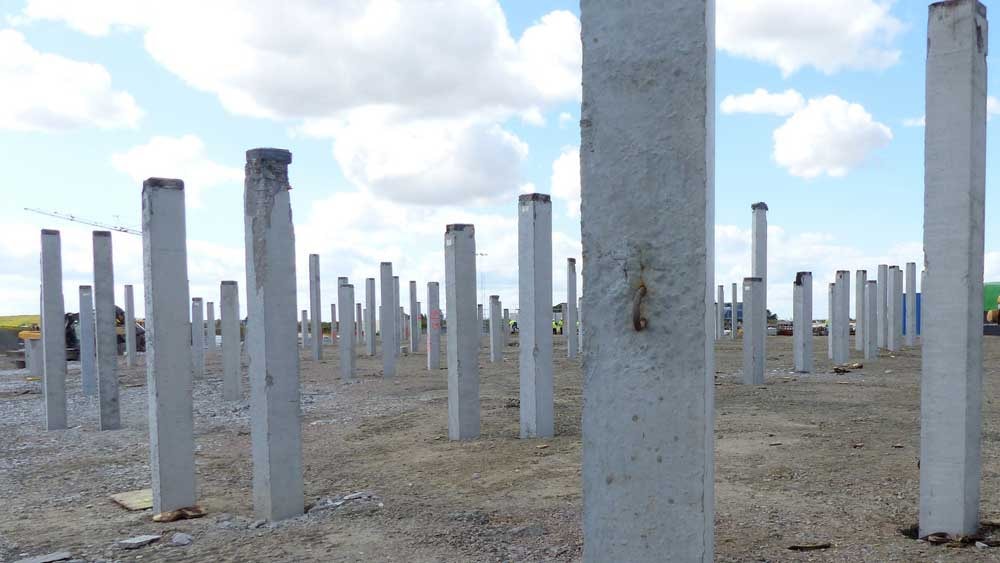

Pålning för Beam Line Gallery, rader av neutronrör som leder ut till experimenthallarna

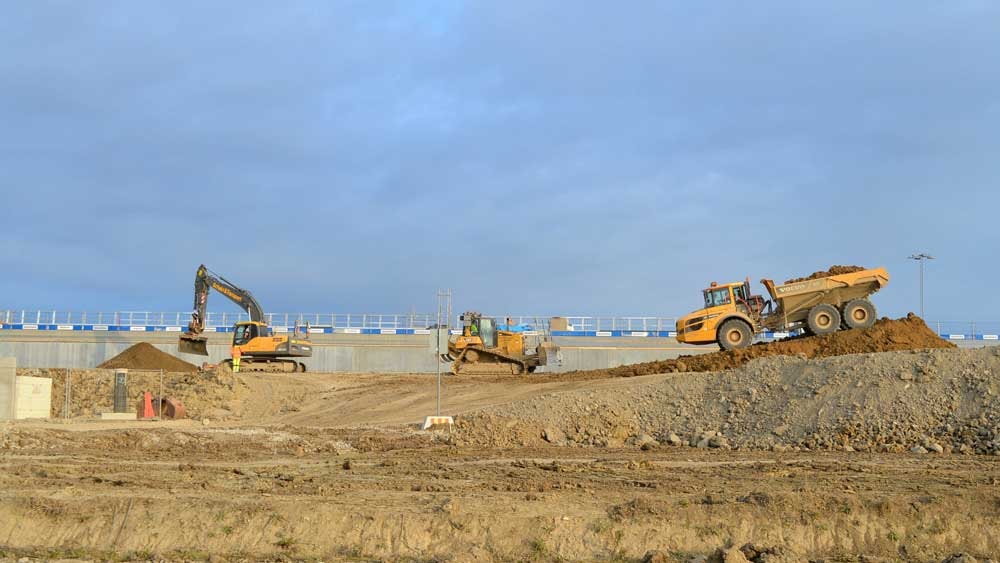

Återfyllning av ESS Acceleratortunnel, som kommer ligga under en 5-7 meter hög armerad slänt

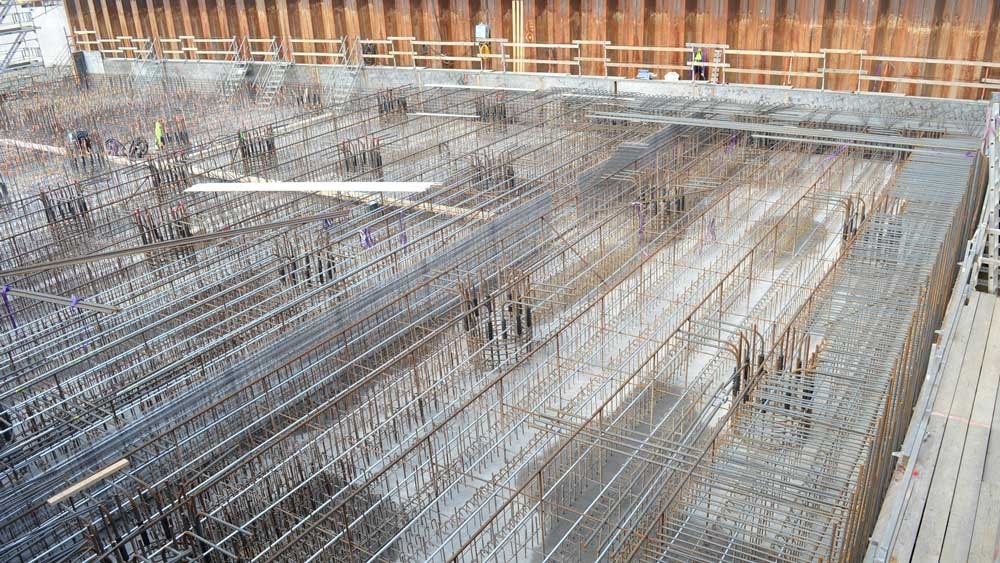

Armering till 1600 mm tjock bottenplatta för ESS målstation

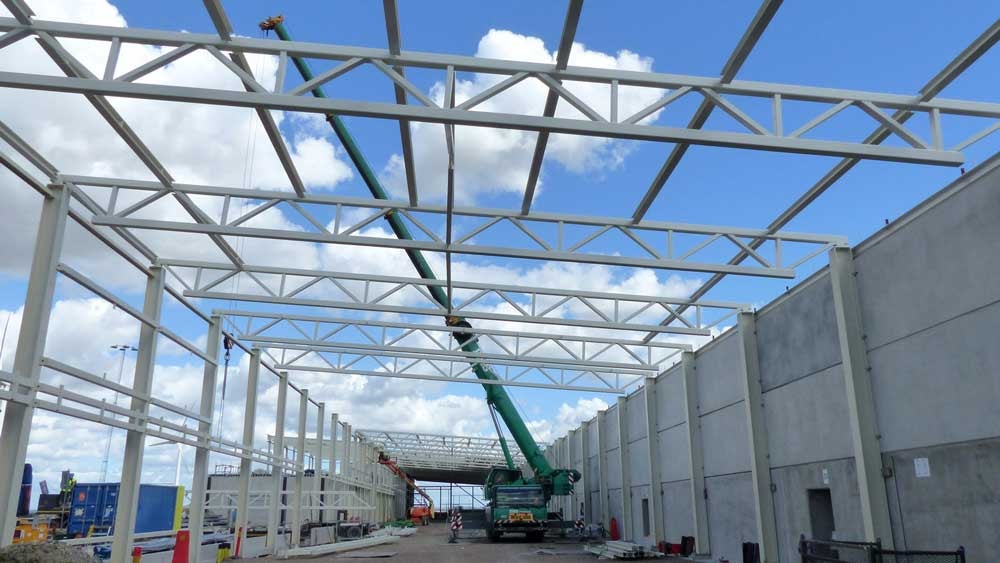

Stålskelett för ESS klystrongalleri

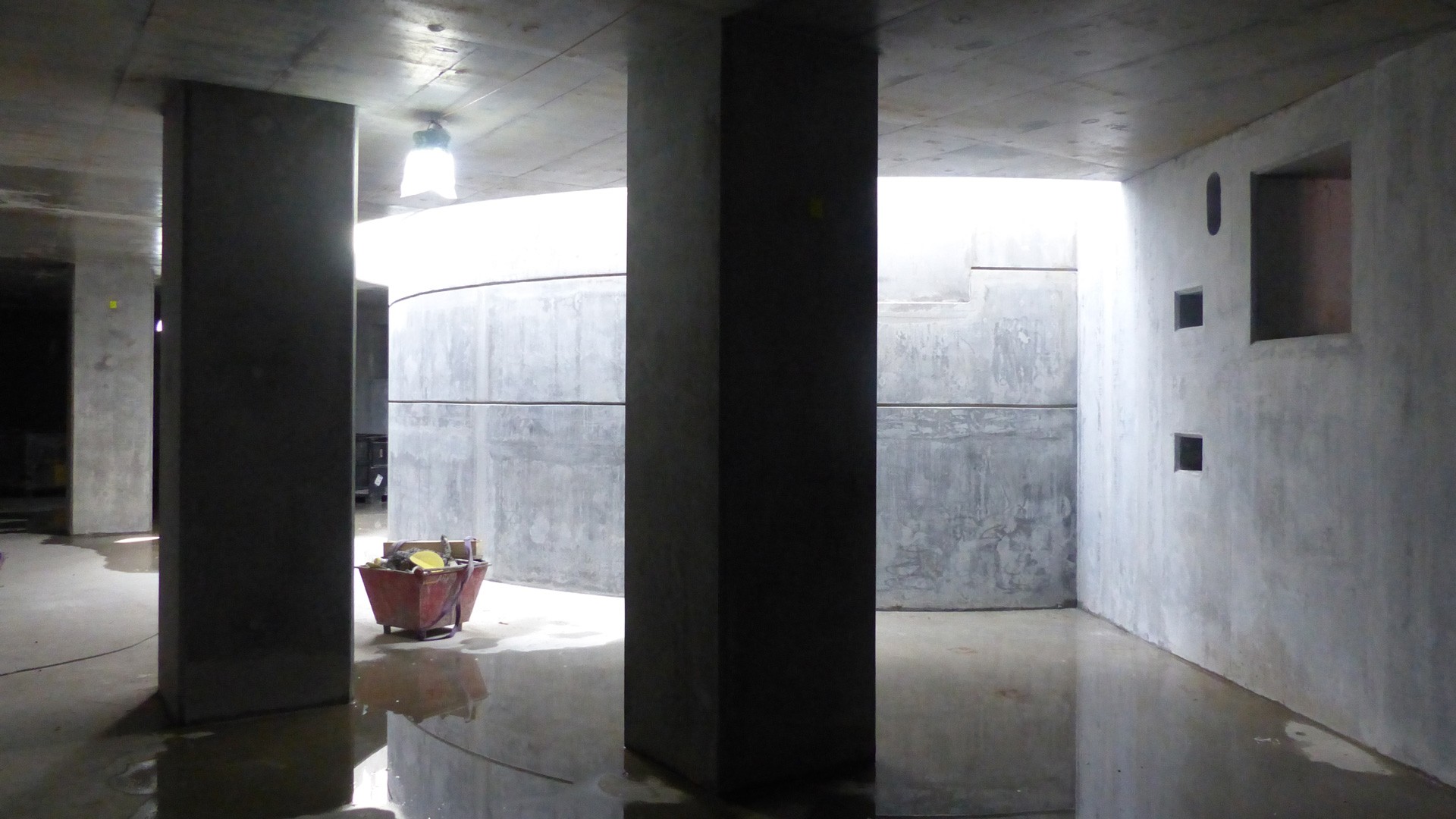

Bunkern på målstationsbyggnaden på ESS i Lund med betongkonstruktionen där Monoliten ska inhysas. Det är här spallationen kommer att ske

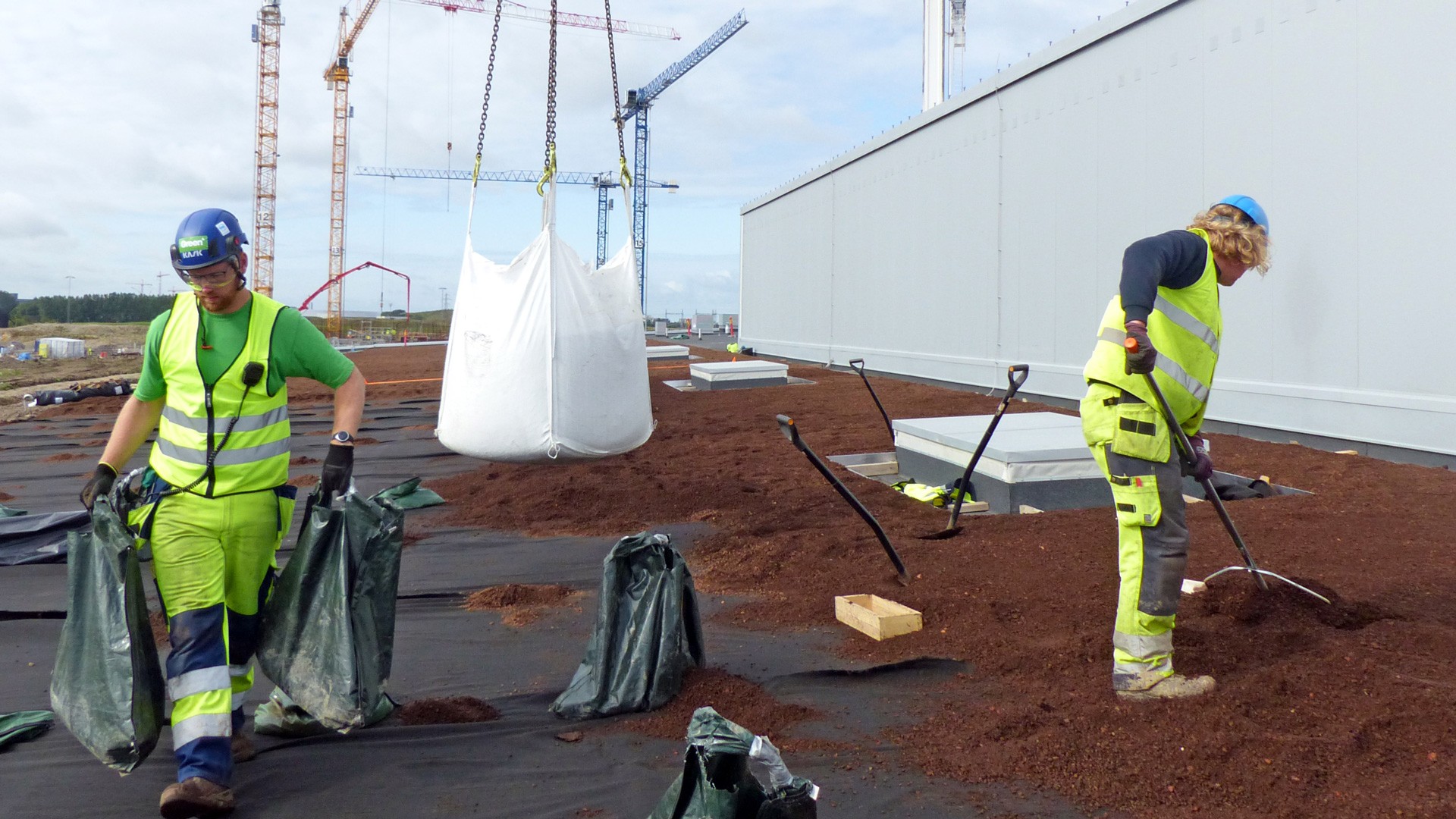

Grönt tak på ESS acceleratortunnel. Den ligger under marken och täcks av ett fem meter tjockt jordlager där vi sår gräs
